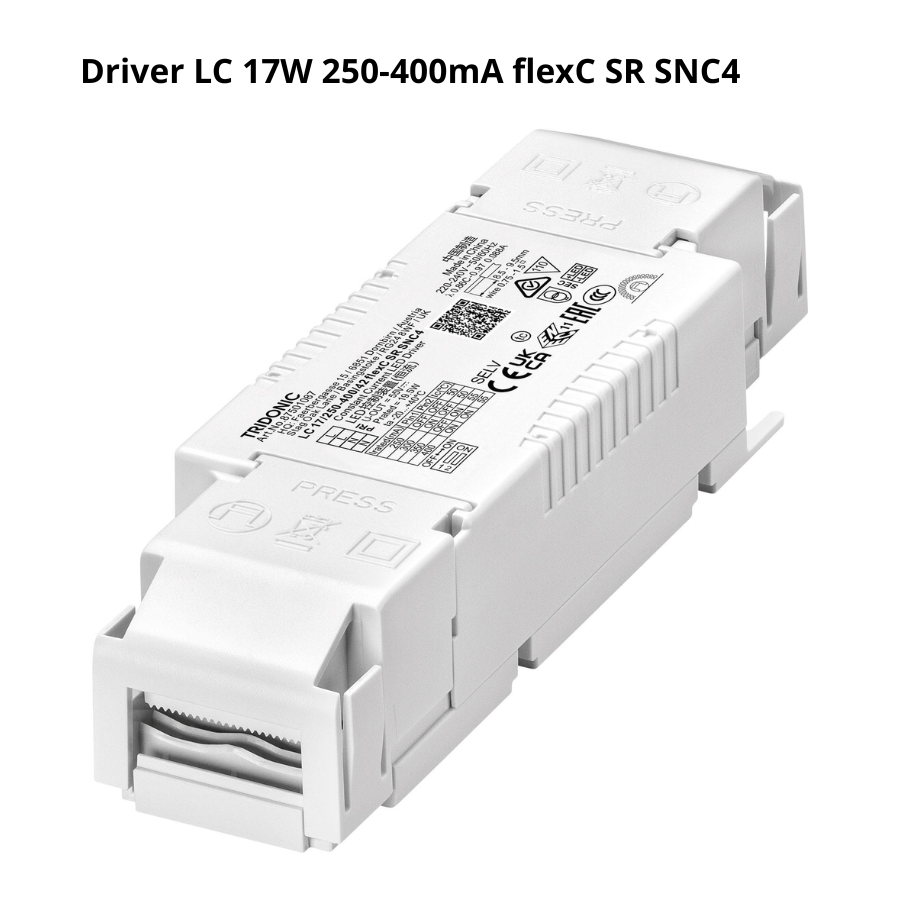

Driver LC 17W 250–400mA flexC SR SNC4

MÔ TẢ SẢN PHẨM

• Bộ nguồn LED đầu ra cố định, độc lập

• Dành cho đèn chiếu sáng loại Class II

• Phù hợp với các đèn có ký hiệu M và MM theo tiêu chuẩn EN 60598, VDE 0710, VDE 0711

• Bảo vệ nhiệt theo EN 61347-2-13 C5e

• Dòng ra cố định có thể chọn qua công tắc DIP: 250 / 300 / 350 / 400 mA (mặc định là 250 mA)

• Công suất đầu ra tối đa: 16.8 W

• Hiệu suất lên đến 85.5%

• Tuổi thọ danh định: lên đến 100.000 giờ

• Bảo hành: 5 năm (theo điều kiện của nhà sản xuất)

THÔNG SỐ VỎ NGOÀI

• Vỏ: Nhựa polycarbonate, màu trắng

• Mức bảo vệ: IP20

GIAO TIẾP & KẾT NỐI

• Terminal dạng nhấn 45°

CÁC CHỨC NĂNG BẢO VỆ

• Bảo vệ quá tải

• Bảo vệ ngắn mạch

• Bảo vệ không tải

• Bảo vệ quá nhiệt

• Chống xung điện áp:

  • L-N: 1 kV

  • L/N – PE: 2 kV

  • Đầu ra – PE: 3 kV

ỨNG DỤNG ĐIỂN HÌNH

• Đèn rọi (spotlight), đèn âm trần (downlight) cho bán lẻ và khách sạn

• Đèn panel, đèn khu vực cho văn phòng và giáo dục

THÔNG TIN ĐẶT HÀNG

THÔNG SỐ KỸ THUẬT CHUNG

• Điện áp hoạt động: 220–240 V

• Dải điện áp AC: 198–264 V

• Tần số: 50/60 Hz

• Công suất tiêu thụ tối đa: 19.5 W

• Hiệu suất điển hình: 85.5%

• Hệ số công suất: tối đa 0.97, tối thiểu 0.86

• Dòng điện ra: 250/300/350/400 mA (±7.5%)

• Điện áp đầu ra tối đa: 55 V

• Tuổi thọ (ở 40°C): lên đến 100.000 giờ

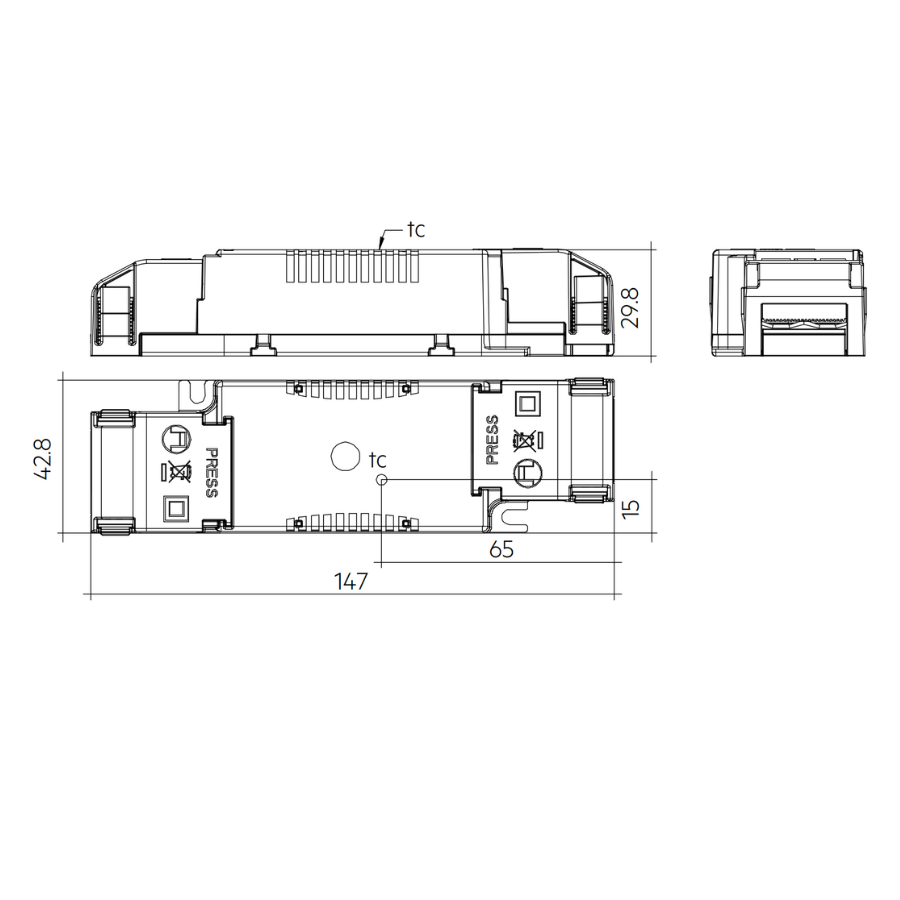

• Kích thước (D x R x C): 147 x 43 x 30 mm

NHIỆT ĐỘ VẬN HÀNH

CÀI ĐẶT DÒNG RA (DIP SWITCH)

• 250 mA: 1 = Tắt, 2 = Tắt

• 300 mA: 1 = Bật, 2 = Tắt

• 350 mA: 1 = Tắt, 2 = Bật

• 400 mA: 1 = Bật, 2 = Bật

TÍNH NĂNG BẢO VỆ

• Ngắn mạch: Tự động ngắt, tự khôi phục

• Không tải: Hoạt động ở chế độ burst, an toàn cho LED khi mất mạch

• Quá tải: Ngắt khi vượt quá giới hạn nội bộ, tự khôi phục

• Quá nhiệt: Giảm dòng ra hoặc nhấp nháy, tự phục hồi khi nhiệt độ giảm

HƯỚNG DẪN LẮP ĐẶT

• Dây nguồn: 0.75 – 1.5 mm² (dây đơn hoặc dây có đầu cốt)

• Dây LED: 0.2 – 1.5 mm²

• Chiều dài dây tối đa: 2 m

• Không che phủ thiết bị bằng vật liệu cách nhiệt

• Không thích hợp để gắn ở góc
